Lecture de code et contrôle qualité en sortie de margeur
La lecture de code et le contrôle qualité en ligne garantissent que chaque produit porte le bon code avant expédition, et que les produits non conformes sont écartés automatiquement. PFANKUCH associe la lecture de code-barres ou de Datamatrix à ses margeurs à friction, avec contrôle par caméra et éjection. La cadence peut atteindre 50 000 produits par heure.
- Lecture de code-barres ou Datamatrix jusqu’à 50 000 produits/heure
- Rejet automatique des produits non conformes
- Traçabilité sécurisée sans ralentir la ligne
Contrôler les codes à l’œil : les limites
Vérifier visuellement qu’un code est présent, lisible et correspond au bon produit est impossible à tenir à cadence industrielle. Les contrôles se font alors par échantillonnage, et une erreur peut passer sur tout un lot avant d’être détectée, parfois chez le client.
- Erreurs non détectées : mauvaise notice, code illisible ou absent, mélange de références
- Troubles musculo-squelettiques (TMS) : attention visuelle soutenue et gestes répétitifs
- Cadence limitée : le contrôle manuel ne suit pas la vitesse de la ligne
- Coût caché : retours, rappels de lots et litiges clients
La solution : lecture de code et éjection sur un même poste

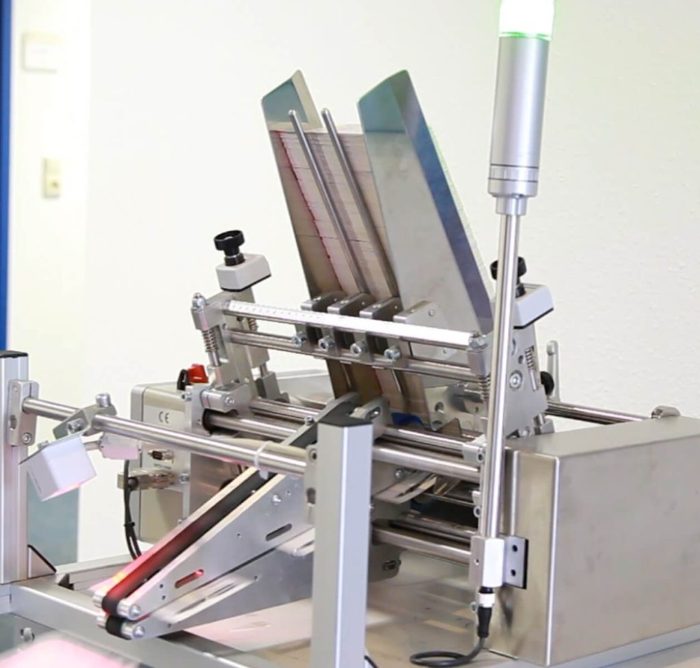

Le margeur sépare les produits un par un, ce qui permet de les présenter proprement devant un lecteur de code-barres ou de Datamatrix. Chaque produit est lu, puis contrôlé par caméra : s’il ne correspond pas, il est éjecté automatiquement, sans arrêter la ligne.
Séparation, lecture et éjection sont réunies sur une même machine sur mesure, avec une cadence pouvant atteindre 50 000 produits par heure.
Comment ça fonctionne
- 1. Séparation : les produits sortent un par un du magasin
- 2. Lecture : le code-barres ou Datamatrix est lu au passage
- 3. Contrôle : la caméra vérifie la conformité du produit
- 4. Éjection : les produits non conformes sont écartés automatiquement
Formats, épaisseurs et cadences
Les margeurs à friction PFANKUCH couvrent une très large plage de formats. Les valeurs ci-dessous sont indicatives : la faisabilité se confirme par un essai gratuit sur vos propres produits.
| Caractéristique | Minimum | Maximum | Remarque |
|---|---|---|---|
| Longueur du produit | 50 mm | plus de 200 mm | selon le modèle de margeur |
| Largeur du produit | 47 mm | 575 mm | selon le modèle de margeur |
| Épaisseur / grammage | selon la rigidité du produit | à valider par un essai sur vos produits | |
| Vitesse de défilement | — | jusqu’à 220 m/min | la cadence en produits/min dépend de la longueur du produit et de l’espacement |
Machines compatibles
La machine se place en tête de ligne de conditionnement, avant l’ensachage, l’encartonnage ou l’expédition. Elle communique avec votre ligne pour signaler les rejets et assurer la traçabilité. En savoir plus sur l’intégration avec d’autres machines.
Options utiles pour le contrôle qualité
Selon votre application, le margeur peut être complété par des modules complémentaires :
- Impression à la volée : impression puis vérification du code sur la même machine
- Comptage : lots complets et conformes uniquement
- Traçabilité CFR 21 Part 11 : avec la Premium Line pour les applications réglementées
- Bac de rejet : récupération des produits écartés pour analyse
Vidéo : le margeur PFANKUCH en action
Présentation du margeur à friction PFANKUCH et de son principe de fonctionnement : chargement de la pile, séparation par courroies, dépose sur la ligne.
Cas client : contrôle de code-barres sur des notices pharmaceutiques
Client : laboratoire pharmaceutique
Besoin : garantir que chaque notice correspond au bon médicament avant la mise en étui
Solution : un margeur PFANKUCH associé à un lecteur de code-barres et à une caméra, avec éjection automatique des notices non conformes
Résultat : 100 % des notices contrôlées en ligne, sans ralentir le conditionnement
Questions fréquentes sur la lecture de code et le contrôle qualité
Quels codes le système peut-il lire ?
Les codes-barres classiques et les codes Datamatrix, au passage de chaque produit.
Quelle cadence peut-on atteindre ?
Jusqu’à 50 000 produits par heure, selon le format du produit et le type de code.
Que se passe-t-il quand un produit n’est pas conforme ?
Il est éjecté automatiquement vers un bac de rejet, sans arrêt de la ligne.
Quels formats le margeur accepte-t-il ?
Des produits de 50 à plus de 200 mm de long et de 47 à 575 mm de large. L’épaisseur admissible dépend de la rigidité du produit et se valide par un essai.
Peut-on tester sur nos produits avant d’acheter ?
Oui. EURO DP propose un essai gratuit : vos échantillons sont testés et filmés, ou une machine est prêtée sur site.
