Découpe intégrée au margeur : séparer et découper en une étape
La découpe intégrée permet de découper ou de détourer un produit au moment même où il est séparé, au lieu d’ajouter une machine de découpe en amont ou en aval de la ligne. PFANKUCH place le dispositif de découpe directement dans le flux du margeur, dans le cadre d’une machine sur mesure. EURO DP étudie avec vous la faisabilité sur vos produits.
- Séparation et découpe sur un seul poste
- Moins de machines et de manutentions sur la ligne
- Combinable avec codage et contrôle qualité
Découper sur un poste séparé : les limites
Quand la découpe se fait en dehors de la ligne, les produits doivent être repris, empilés, réalignés puis remis en circulation. Chaque étape ajoute du temps, des manipulations et un risque d’erreur. La découpe manuelle, elle, reste lente et irrégulière dès que les volumes augmentent.
- Qualité irrégulière : coupe décalée, bords imprécis, produits abîmés à la reprise
- Troubles musculo-squelettiques (TMS) : gestes répétitifs et manipulation d’outils coupants
- Cadence limitée : la découpe séparée crée un stock tampon et ralentit le flux
- Coût caché : une machine, un poste et de la surface au sol en plus

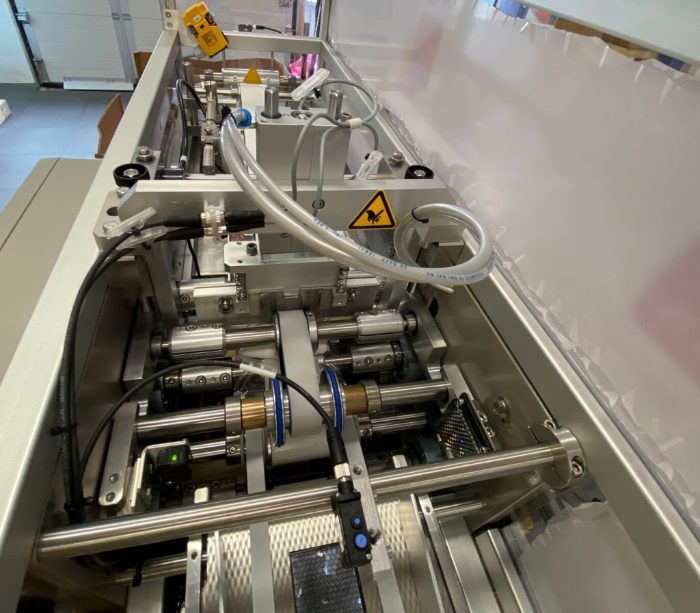

La solution : un dispositif de découpe dans le flux du margeur
Le dispositif de découpe est positionné directement après la séparation. Chaque produit est extrait de la pile, puis découpé ou détouré avant sa dépose, parfaitement aligné. La ligne est plus courte, avec moins de postes et moins de manipulations.
Ces machines sur mesure peuvent combiner découpe, codage et contrôle qualité selon votre besoin.
Comment ça fonctionne
- 1. Chargement : les produits sont empilés dans le magasin
- 2. Séparation : les courroies de friction sortent un seul produit
- 3. Découpe : le produit est découpé ou détouré en mouvement
- 4. Dépose : le produit découpé est déposé sur la ligne ou dans un bac
Formats, épaisseurs et cadences
Les margeurs à friction PFANKUCH couvrent une très large plage de formats. Les valeurs ci-dessous sont indicatives : la faisabilité se confirme par un essai gratuit sur vos propres produits.
| Caractéristique | Minimum | Maximum | Remarque |
|---|---|---|---|
| Longueur du produit | 50 mm | plus de 200 mm | selon le modèle de margeur |
| Largeur du produit | 47 mm | 575 mm | selon le modèle de margeur |
| Épaisseur / grammage | selon la rigidité du produit | à valider par un essai sur vos produits | |
| Vitesse de défilement | — | jusqu’à 220 m/min | la cadence en produits/min dépend de la longueur du produit et de l’espacement |
Machines compatibles
La machine se place en tête de ligne ou devant le poste de conditionnement qui reçoit le produit découpé. Elle est conçue sur mesure selon la forme de découpe, la matière et la cadence. En savoir plus sur l’intégration avec d’autres machines.
Options utiles pour la découpe intégrée
Selon votre application, le margeur peut être complété par des modules complémentaires :
- Impression et codage : marquage du produit avant ou après découpe
- Contrôle qualité : vérification par caméra et rejet des produits non conformes
- Comptage : formation de lots de produits découpés
- Évacuation des chutes : récupération des déchets de découpe
Vidéo : le margeur PFANKUCH en action
Présentation du margeur à friction PFANKUCH et de son principe de fonctionnement : chargement de la pile, séparation par courroies, dépose sur la ligne.
Cas client : découpe d’étiquettes en carton en sortie de pile
Client : fabricant d’articles de papeterie
Besoin : découper des étiquettes en carton à la forme avant leur conditionnement, sans machine de découpe séparée
Solution : une machine sur mesure PFANKUCH qui sépare les planches et découpe chaque étiquette dans le flux
Résultat : une étape de production supprimée et un flux continu jusqu’au conditionnement
Questions fréquentes sur la découpe intégrée
Quels produits peut-on découper en sortie de margeur ?
Des produits plats en papier, carton, plastique ou matériaux composites. La faisabilité dépend de la matière et de la forme : un essai permet de la valider.
Quels formats le margeur accepte-t-il ?
Des produits de 50 à plus de 200 mm de long et de 47 à 575 mm de large. L’épaisseur admissible dépend de la rigidité du produit et se valide par un essai.
Peut-on combiner la découpe avec d’autres opérations ?
Oui, la même machine sur mesure peut intégrer codage, contrôle par caméra et comptage.
La découpe ralentit-elle la séparation ?
La machine est dimensionnée pour que la découpe suive la cadence de séparation visée.
Peut-on tester sur nos produits avant d’acheter ?
Oui. EURO DP propose un essai gratuit : vos échantillons sont testés et filmés, ou une machine est prêtée sur site.
